單路系列消防聯動電源

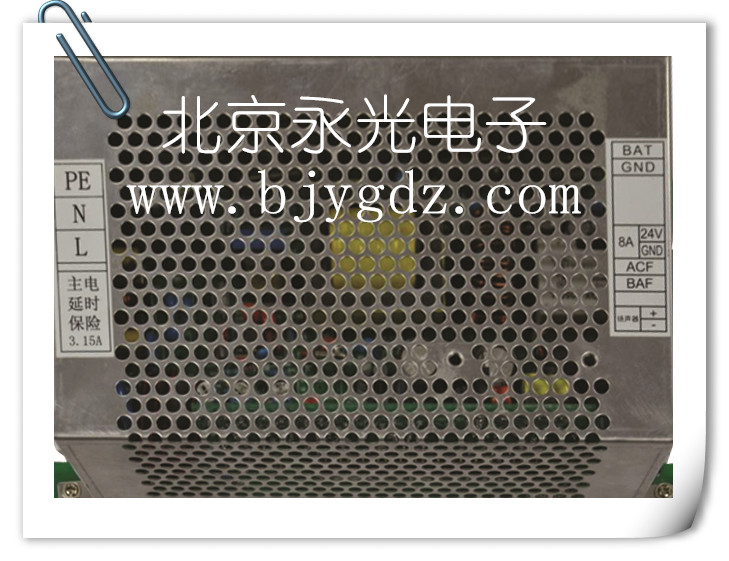

LD-S10A消防聯動電源 輸入電壓 AC220V(150V~242V)
特 點
在火災報警控制系統中，可作為聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。
典型應用
網關火災報警控制器（聯動型）等控制箱內安裝
工作環境
溫度：0℃~+40℃；相對濕度：≤95%RH
相關行業標準
GB4717-2005 《火災報警控制器》
GB16806-2006 《消防聯動控制系統》
GB/T 17626—1998 《電磁兼容 試驗和測量技術》
安全性能
絕緣電阻
輸入對外殼；輸入對輸出：＞50MΩ
輸出對外殼：＞20MΩ
電氣強度
輸入對機殼；輸入對輸出：AC1500V/5mA/1min
輸出對外殼：AC500V/5mA/1min
泄漏電流：在1.06倍額定輸入電壓工作時，泄漏電流＜0.5mA。
可實現功能
主、備電無間隙轉換：當出現主電掉電或異常的情況，備電可以無間隙自動接入；當主電恢復供電時，系統自動轉換到主電工作，并為備電電池充電。
主電工作信號：當主電工作（輸入電壓≥150±10V）時，主電工作信號 “ACW=1”。 當主電斷開（輸入電壓≤140±10V），備電工作時，主電工作信號 “ACW=0”。
備電工作信號：當主電斷開或備電單獨工作時，備電工作信號“BTW=1”。當主電工作，備電充電時，備電工作信號為“BTW=0”。
電池故障信號：當充電道與蓄電池之間的連接線斷路、短路、反接或備電斷開時，電池故障信號“CHG=1”。當主電工作，備電充電或備電單獨工作時，電池故障信號“CHG=0”。
主電故障信號：當主電斷開（輸入電壓≤140V±10V）；備電單獨工作時，主電故障信號“ACG=1”。當主電工作（輸入電壓≥150±10V），備電充電時，主電故障信號 “ACG=0”。
充電功能：采用恒流限壓方式充電，電源能在24小時內對端電壓在10－11V內的虧電蓄電池充滿電能。
可實現保護
具有輸出過載、輸出短路保護，均可做到長期短路有效，短路狀態下開機保護有效，且故障解除后可自動恢復工作。
具有蓄電池反接保護，重新接入后即可正常工作。
蓄電池保護：當蓄電池放電至10.5±0.5V時，電源關閉所有負載輸出，斷開備電與負載的聯系，對蓄電池進行保護。
技術參數 （測試環境溫度25℃±5℃）
外形尺寸及端子標識圖 單位：mm
圖1外形尺寸
圖2信號輸出
|
||||||||||||||||||||||||||||
